Planung und Umsetzung eines Netzwerkes mit Segmentierung
Planung
gegeben ist eine Fritzbox als Internet Gateway,
ein Mikrotik Router als DHCP und VLAN Zuordnung,
ein 8 Port Switch POE von Cisco wo 2 Access Point Cisco Aeronet
angeschlossen werden und ein 24Port Catalyst 2960-G Switch
wo der Rest der Kabelgebundenen Geräte angeschlossen wird und segmentiert werden kann.
- Fritzbox stellt nur das Internet.
- Zwei getrennte Netze:
-
-
-
Internes Netz für Kassensystem, Drucker, iPads, PCs, USVs.
Bestell-WLAN über Access Points, getrennt von internem Netz.
-
Gäste dürfen sich untereinander nicht sehen (AP-Isolation).
-
-

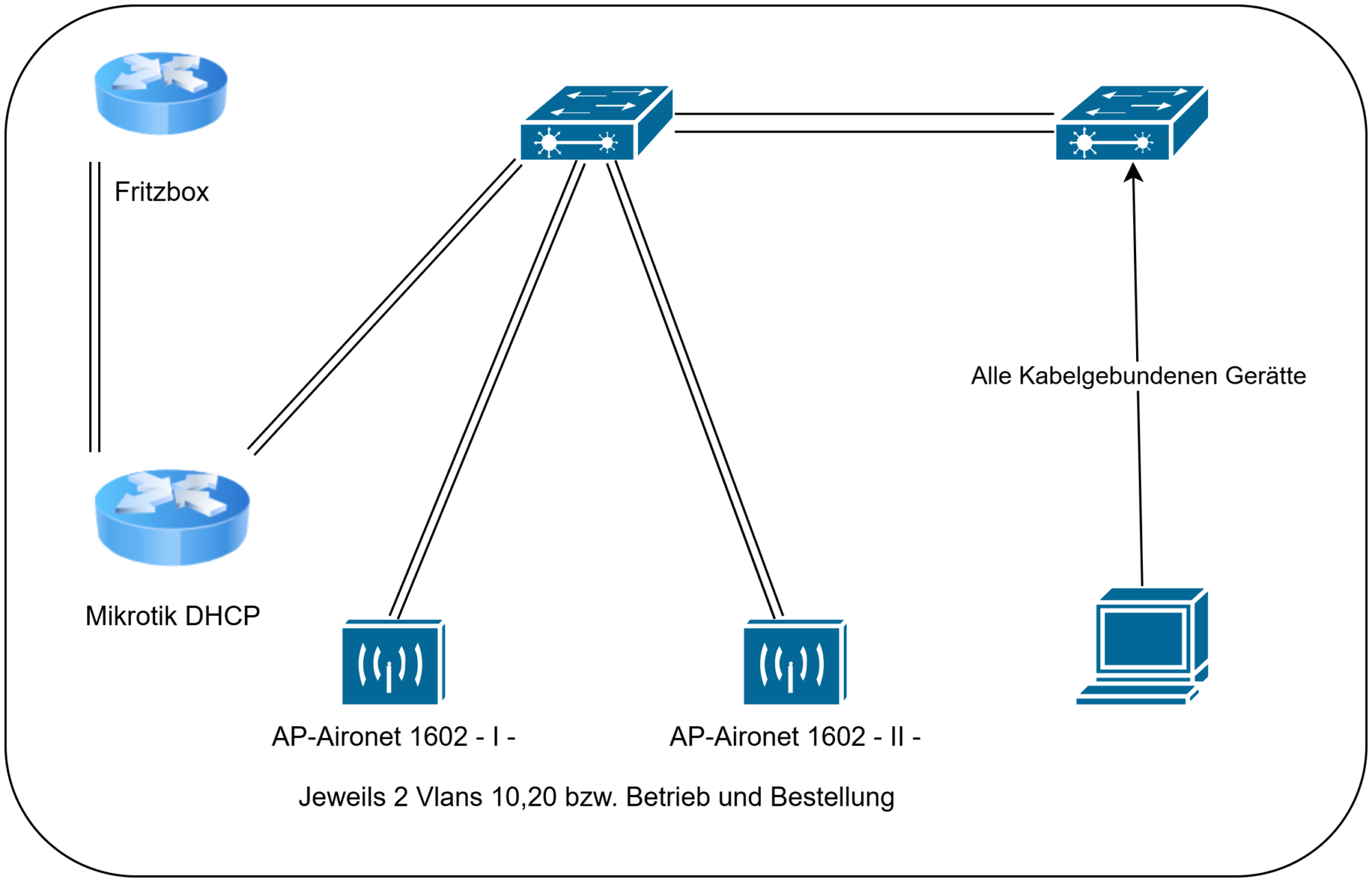

Eine Schematische Darstellung des Projekts stark vereinfacht
VLAN-Plan
| VLAN | Name | Beschreibung |
|---|---|---|
| 1 | default | nicht verwenden |
| 10 | Betrieb | Betriebs – Netz |
| 20 | Bestellen | Bestell WLAN |
| 99 | Geräte Management | Geräte verwalten |

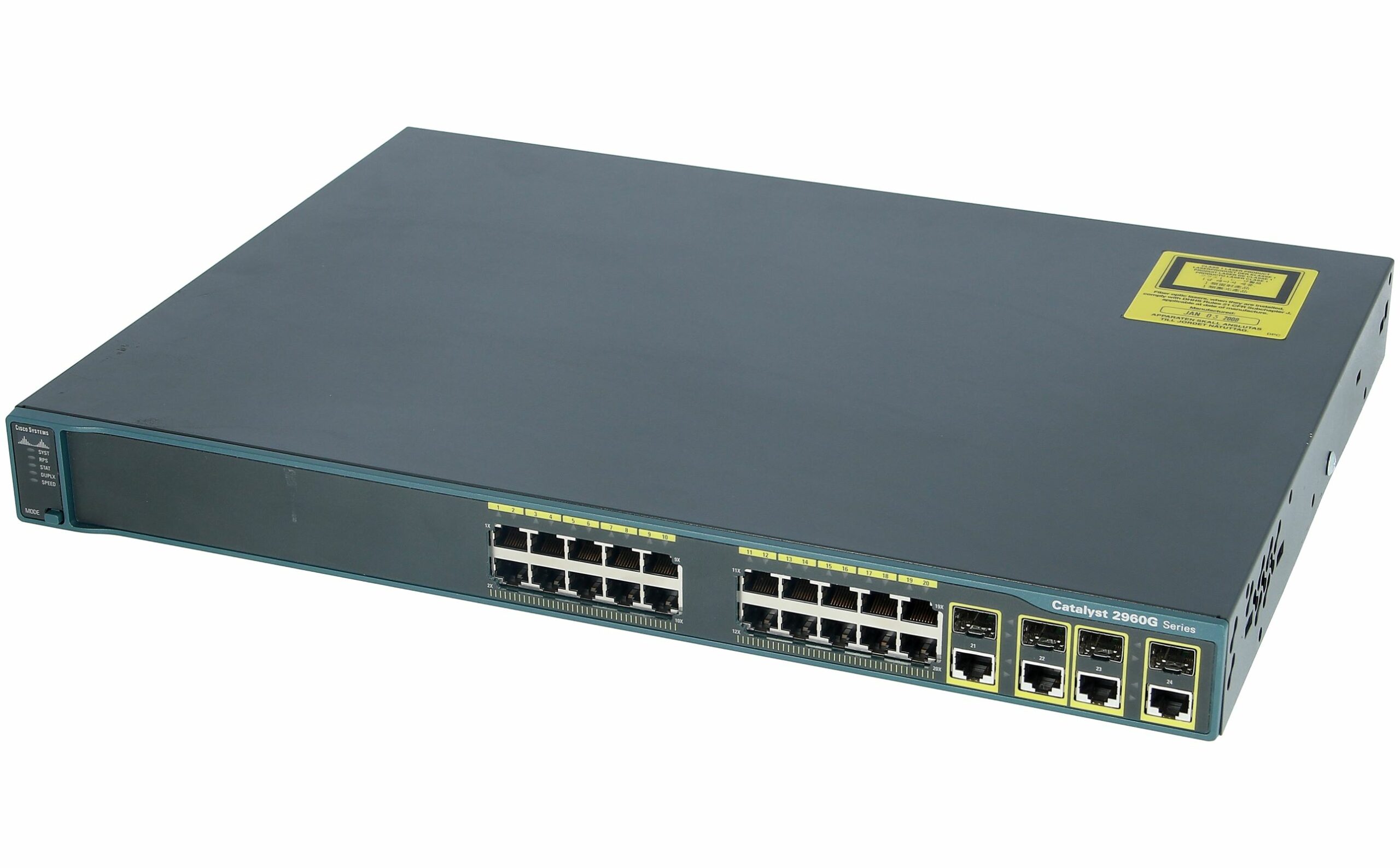

1. Der Switch 2960-G
//Löschen des Switches bzw auf Werkseinstellungen setzen
write erase
reload
enable
conf t
vlan 10
name Betrieb
exit
vlan 20
name Bestellung
exit
vlan 99
name Verwaltung
exit
! Ports 1-12 Internes Netz(Betrieb)
interface range f 0/1 – 18
switchport mode access
switchport access vlan 10
spanning-tree portfast
exit
! Ports 13-14 für die beiden Access Points
interface range f0/19 – 20
switchport mode trunk
switchport trunk allowed vlan 10,20
spanning-tree portfast trunk
exit
! Port 21 Uplink zur Fritzbox
interface f0/24
switchport mode access
switchport access vlan 10
spanning-tree portfast
exit
interface vlan 10
ip address 192.168.10.2 255.255.255.0
no shutdown
exit
ip default-gateway 192.168.10.1 ! Fritzbox IP

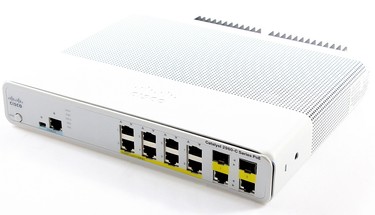

Der 8 Port Switch POE
//Löschen des Switches bzw auf Werkseinstellungen setzen
write erase
reload
enable
conf t
vlan 10
name Betrieb
exit
vlan 20
name Bestellung
exit
vlan 99
name Verwaltung
exit
! An allen Ports können die beiden Access Points angeschlossen werden und wenn die Konfiguration abbgeschlossen ist, werden die nicht verwendeten Ports geschlossen
interface range f0/1 – 8
switchport mode trunk
switchport trunk allowed vlan all
spanning-tree portfast trunk
no shut
exit
! Gigabytes Ports 1u2 für Weiterleitung
interface range g0/1 – 2
switchport mode trunk
switchport trunk allowed vlan all
no shut
exit
